Informazioni di Base.
Descrizione del Prodotto

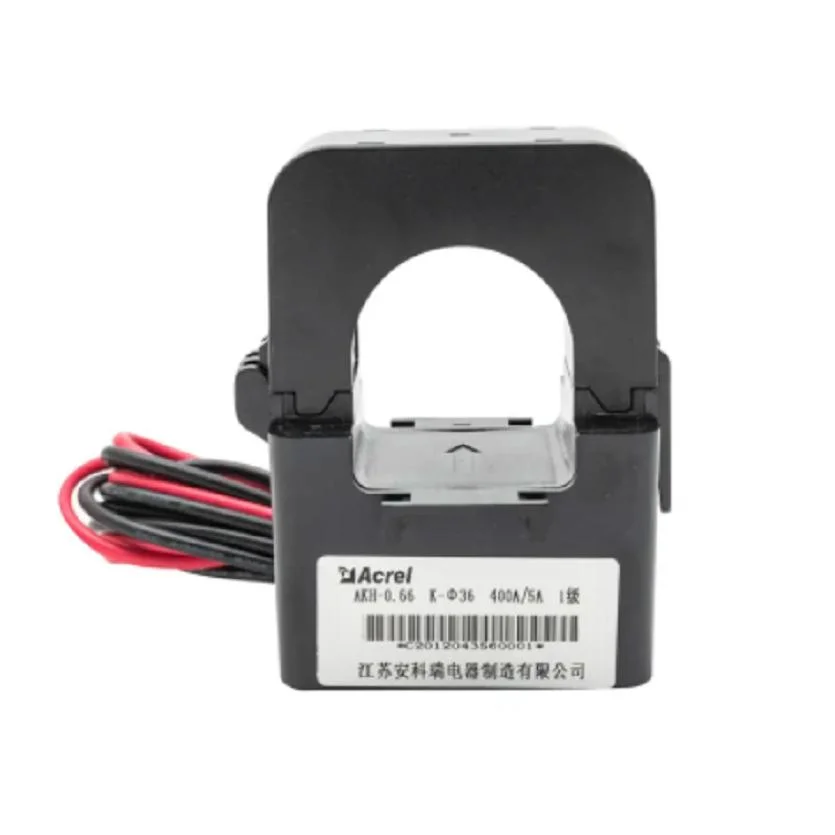

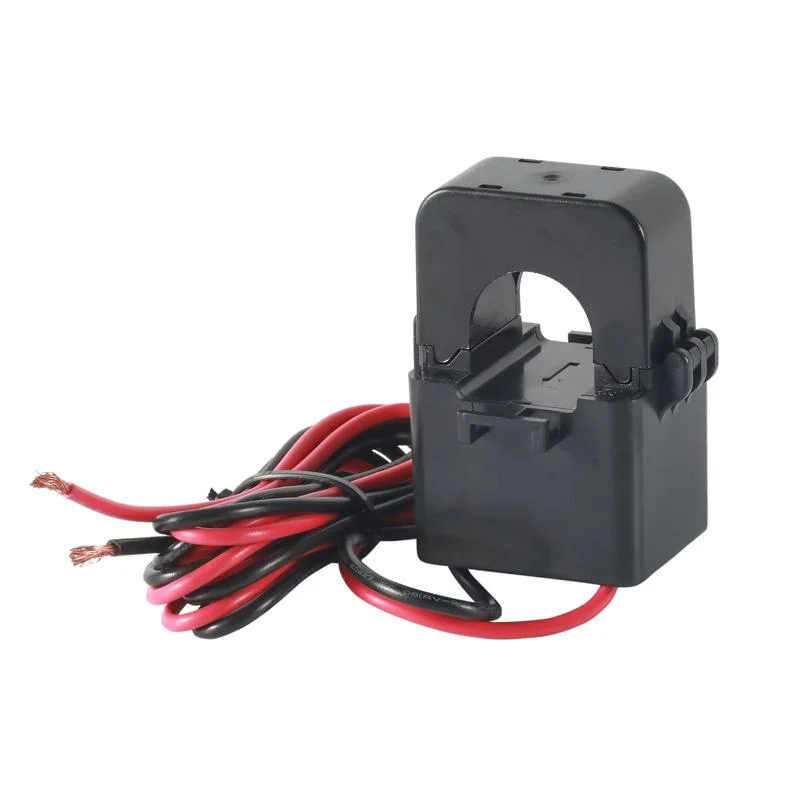

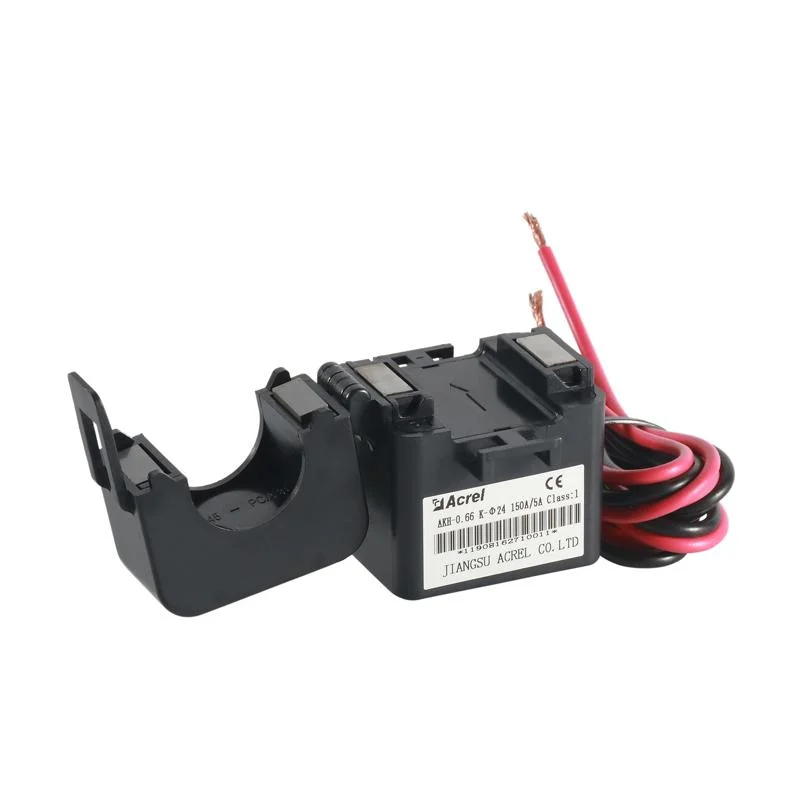

Trasformatore di corrente a nucleo diviso serie AKH-0.66/K-Φ
Generale
Sono prodotti brevettati dall'aspetto bello, installazione e cablaggio convenienti, utilizzati principalmente nelle operazioni di alimentazione e nei progetti di ricostruzione dell'elettricità. Generalmente, l'uscita è un segnale standard. I vantaggi di dimensioni ridotte, alta precisione, elevata capacità di trasporto e comoda installazione, consentendo di risparmiare personale, risorse materiali, risorse finanziarie e migliorare l'efficienza degli utenti. Caratteristiche
| Modello | Rapporto corrente (A) | Precisione | Carico nominale(VA) | Diametro massimo del cavo (mm) |
| AKH-0.66/K-φ10 | 5 A/1,25 ma | 0.5 | 10 | φ10 |
| (10-20) A/5 ma | ||||
| (40-60) A/20 ma | ||||
| AKH-0.66/K-φ16 | (20-50) A/10 ma | 0.5 | 10 | φ16 |
| (40-100) A/20 ma | ||||
| 100 A/40 ma | ||||
| AKH-0.66/K-φ24 | (60-200) A/20 ma | 0.5 | 10 | φ24 |
| (100-250) A/40 ma | ||||
| 400 a-100 ma | ||||
| AKH-0.66/K-φ36 | (100-200) A/10 ma | 0.5 | 10 | φ36 |
| (200-400) A/20 ma | ||||
| (300-600) A/100 ma | ||||
| 400 A/40 ma | ||||
| 600 A/75 ma | ||||
| AKH-0.66/K-φ24 | (150-200) A/5(1)A. | 1 | 1 | φ24 |
| (250-300) A/5(1)A. | 1.5 | |||
| AKH-0.66/K-φ36 | (300-400) A/5(1)A. | 1 | 1.5 | φ36 |
| (500-600) A/5(1)A. | 0.5 | 1.5 |
Quota
Il filo di uscita secondario del trasformatore è 1.5mm² piombo, la cui lunghezza standard è 1 m (errore±10 cm consentito)
Nome modello | Dimensioni profilo (mm) | Dimensioni perforazione (mm) | Tolleranza (mm) | |||||
W | H | D | M | N | φ1 | φ2 | ||
AKH-0.66/K-φ10 | 27 | 40 | 26 | 24 | 36 | 10 | 9 | ±1 |
AKH-0.66/K-φ16 | 31 | 50 | 29 | 28 | 42 | 16 | 17 | |
AKH-0.66/K-φ24 | 39 | 71 | 46 | 36 | 52 | 24 | 23.5 | |
AKH-0.66/K-φ36 | 42.5 | 82 | 58 | 40 | 56 | 33.5 | 35 | |
AKH-0.66/K-φ50 | 46.5 | 110 | 90 | 54 | 66.5 | 47 | 52 | |
Metodo di installazione
Foto sul posto
Preventivo
Forma | Tipo | Funzione | FOB Shanghai (USD) |
TC con nucleo diviso | AKH-0.66/K-φ10 | Misurazione: Corrente alternata (CA) Gamma di corrente primaria: 5~60 A. Precisione: Classe 0.5 Diametro perforazione: φ10 | 5 |
TC con nucleo diviso | AKH-0.66/K-φ16 | Misurazione: Corrente alternata (CA) Gamma di corrente primaria: 20~100 A. Precisione: Classe 0.5 Diametro perforazione: Φ16 | 7 |
TC con nucleo diviso | AKH-0.66/K-φ24 | Misurazione: Corrente alternata (CA) Gamma di corrente primaria: 60~400 A. Precisione: Classe 0.5 Diametro perforazione: φ24 | 11 |
TC con nucleo diviso | AKH-0.66/K-φ36 | Misurazione: Corrente alternata (CA) Gamma di corrente primaria: 100~600 A. Precisione: Classe 0.5 Diametro perforazione: φ36 | 17 |
TC con nucleo diviso | AKH-0.66/K-φ50 | Misurazione: Corrente alternata (CA) Gamma di corrente primaria: 600~800 A. Precisione: Classe 0.5 Diametro perforazione: φ50 | 27 |
